SZS系列燃气(油)热水锅炉
应用行业:供暖、医院、大学
燃 料:天然气、焦炉煤气、高炉煤气、碳黑尾气、沼气、甲醇醇
工作压力:1 - 1.6 Mpa
容量:7 - 116 MW
双锅筒、纵置式、D型布置结构
右侧为炉膛,左侧为对流管束
欢迎来到无锡中正定制锅炉网站!购买定制锅炉热线:135-0615-1202 !
应用行业:供暖、医院、大学
燃 料:天然气、焦炉煤气、高炉煤气、碳黑尾气、沼气、甲醇醇
工作压力:1 - 1.6 Mpa
容量:7 - 116 MW
右侧为炉膛,左侧为对流管束
SZS系列燃气(油)锅炉为双锅筒、纵置式、D型布置结构,右侧为炉膛,左侧为对流管束;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉整体向两端膨胀。炉膛四周为膜式水冷壁,炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开,对流管束区后部为拉稀的错列结构,前部为顺列结构,炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区,然后从锅炉左侧前部转向进入螺旋翅片管节能器,最后进入烟道排入大气。
锅炉两侧膜式壁和锅筒间的密封全部采用梳形板,杜绝了用耐火混凝土密封导致冷凝水及燃气泄露的问题。 出厂前燃气(油)锅炉经过气密性检验,保证煤气无轻微泄漏。
SZS系列燃气(油)锅炉拥有更大的炉膛,配合超低氮燃烧机,NOx低至30mg/Nm3 烟道及锅炉烟气口处采用内保温措施,有效的降低了锅炉运行中的噪音。
采用优质的硅酸铝纤维,再用耐火泥保温,炉体温度控制在45℃以下,有效的控制热损失。 燃烧室采用窄间距管膜式水冷壁,具有良好的气密性,减少热损失,提高锅炉热效率的作用。
SZS系列燃气(油)锅炉上下锅筒前后布置观火孔,锅炉后部布置有检查门,打开方便,利于用户检修和清理内外部。
节能器(省煤器)或冷凝器的主要传热部件,因烟气性质不同而使用不同的材质。
水管锅炉主要传热部件,中正锅炉的对流管是由数控弯管机全自动弯制而成的,以保证每个管子的一致性。
燃气锅炉为防止炉膛损坏设置的安全装置。

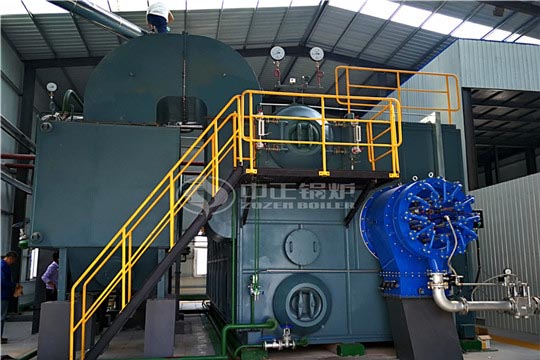

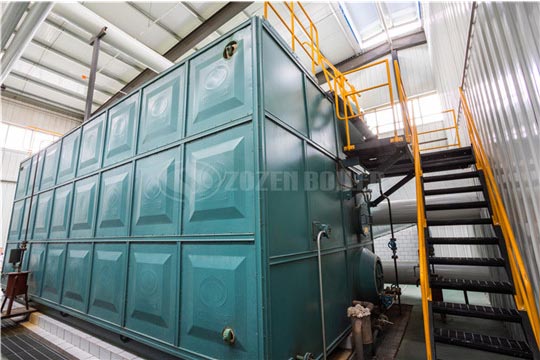

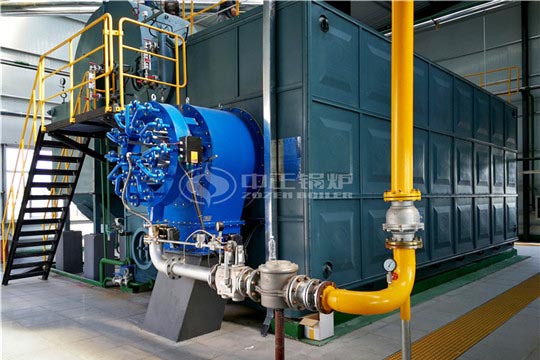

热源厂29MW SZS系列燃气热水锅炉项目
项目配套锅炉::5台SZS29-1.6/130/70-Q
生产情况
【项目额定出力】:5台29MW
【项目地址】:天津南开
【客户评价】:该系列锅炉是采用全模式壁结构D型布置,上、下锅筒对流管束形成对流受热面,保证锅炉整体向两端膨胀。而燃烧室采用窄间距管膜式水冷壁,减少热损失,提高锅炉热效率。在安装时,中正锅炉的技术团队根据我们对烟囱的高度、位置等具体要求为我们合理布设烟囱,做好燃气热水锅炉的正常运行和维护。配置的二次余热回收的冷凝装置也为我们节省了大笔燃料费用。
锅炉型号 | 额定热功率 (MW) |
额定工作压力 (Mpa) |
额定出口水温度 (℃) |
额定进口水温度 (℃) |
SZS7-1.0/115/70-Q | 7 | 1.0 | 115 | 70 |
SZS10.5-1.0/115/70-Q | 10.5 | 1.0 | 115 | 70 |
SZS14-1.25/115/70-Q | 14 | 1.25 | 115 | 70 |
SZS17.5-1.25/115/70-Q | 17.5 | 1.25 | 115 | 70 |
SZS21-1.25/130/70-Q | 21 | 1.25 | 130 | 70 |
SZS29-1.25/130/70-Q | 29 | 1.25 | 130 | 70 |
SZS46-1.6/130/70-Q | 46 | 1.6 | 130 | 70 |
SZS58-1.6/130/70-Q | 58 | 1.6 | 130 | 70 |
SZS70-1.6/130/70-Q | 70 | 1.6 | 130 | 70 |
SZS116-1.6/130/70-Q | 116 | 1.6 | 130 | 70 |
