YQL系列燃气立式导热油锅炉
应用行业：石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业
燃 料：天然气、焦炉煤气、沼气
工作压力：0.8 - 1 Mpa
容量：7000 - 29000 KW
采用三回程圆盘管结构
盘管端部采用缩口盘管
配有先进的燃烧装置
欢迎来到无锡中正定制锅炉网站！购买定制锅炉热线：135-0615-1202 ！
应用行业：石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业
燃 料：天然气、焦炉煤气、沼气
工作压力：0.8 - 1 Mpa
容量：7000 - 29000 KW
盘管端部采用缩口盘管

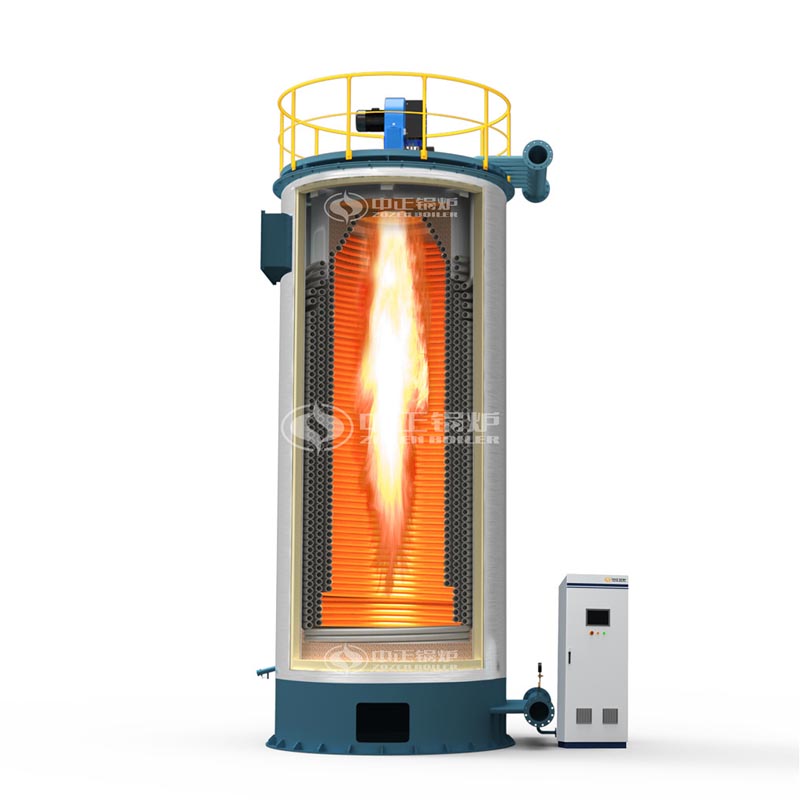

YQL系列燃气导热油锅炉采用三回程圆盘管结构，盘管端部采用缩口盘管，有效的保护了锅炉端部的炉墙，配有先进的燃烧装置，锅炉运行全自动化。燃料经燃烧器点燃后，形成的火炬充满在圆盘管内，并通过盘管壁传递辐射热，此为第一回程。燃烧产生的高温烟气在后炉门处汇聚，转向进入第二回程，即对流管束区，经对流换热后，烟气温度逐渐降低后至前炉门，并在此转向进入第三回程管束区，随后经节能器进入烟囱排向大气。
该锅炉整体出厂，在工地就位后，只需接通气（油）电就可投入运行。锅炉受热面包括四部分：炉膛辐射受热面，第一对流管束受热面，第二对流管钱受热面，节能器（余热锅炉）。
钢管下斜采用数控三维激光切割机。 圆盘管制作采用数控盘管生产线，一次成形，无需整形。
管子对接均采用自动氩弧焊接工艺，同时对焊缝进行X射线实时成像，杜绝不合格焊缝进入盘管生产线。
锅炉整装出厂，便于安装、调试、使用 全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动保护。 进出口采用两端法兰和法兰盖结构，方便锅炉房管道安装及布置。
此款燃气（油）锅炉采用优质的硅酸铝纤维，再用耐火泥保温，炉体温度控制在45℃以下，有效的控制热损失。充足的蒸汽储藏空间和受热面，令此款燃气（油）锅炉能高效率地产生较高的热功率和高品质的蒸汽。加设冷凝器，利用锅炉尾部排除烟气中的余热，提高锅炉进水温度，降低排烟温度，使WNS系列燃气（油）锅炉热效率提高到98%以上，从而节省运行成本。
燃气锅炉为防止炉膛损坏设置的安全装置。
WNS锅炉主要传热部件，螺纹深度和螺距是经过精密计算并在加工过程中经过激光测量保证的，以达到传热和使用寿命的双保证。
炉排侧边密封块。
化工1500万大卡YQL系列燃气立式导热油锅炉项目
项目配套锅炉：YQL-17500Q
生产情况
【项目额定出力】：1500万大卡
【项目地址】：山东东营
【客户评价】：我们红海化工制定的这三期项目是为了加快转型升级、延伸产业链，对我们公司的未来发展比较重要。我们了解到近年来，“中正锅炉”逐步与国际接轨，现下“中正”牌锅炉大批量销往东南亚、南亚、西亚、南美、东欧以及非洲各国，那么跟中正这样有实力的公司合作，我们比较有信心。
| 锅炉型号 | 额定供热量 (KW) |
额定热功率 (x104kcal/h) |
设计使用温度 (≤℃) |
额定工作压力 (MPa) |
热效率 (≥%) |
系统装机容量 (KW) |
| YQL-7000Q | 7000 | 600 | 320 | 0.8 | 90 | 120 |
| YQL-8200Q | 8200 | 700 | 320 | 0.8 | 90 | 140 |
| YQL-9400Q | 9400 | 800 | 320 | 1 | 90 | 200 |
| YQL-10500Q | 10500 | 900 | 320 | 1 | 90 | 200 |
| YQL-12000Q | 12000 | 1000 | 320 | 1 | 90 | 240 |
| YQL-14000Q | 14000 | 1200 | 320 | 1 | 90 | 320 |
| YQL-16500Q | 16500 | 1400 | 320 | 1 | 90 | 380 |
| YQL-18000Q | 18000 | 1600 | 320 | 1 | 90 | 450 |
| YQL-21000Q | 21000 | 1800 | 320 | 1 | 90 | 520 |
| YQW-23000Q | 23000 | 2000 | 320 | 1 | 90 | 600 |
| YQL-26000Q | 26000 | 2200 | 320 | 1 | 90 | 700 |
| YQL-29200Q | 292000 | 2500 | 320 | 1 | 90 | 825 |
