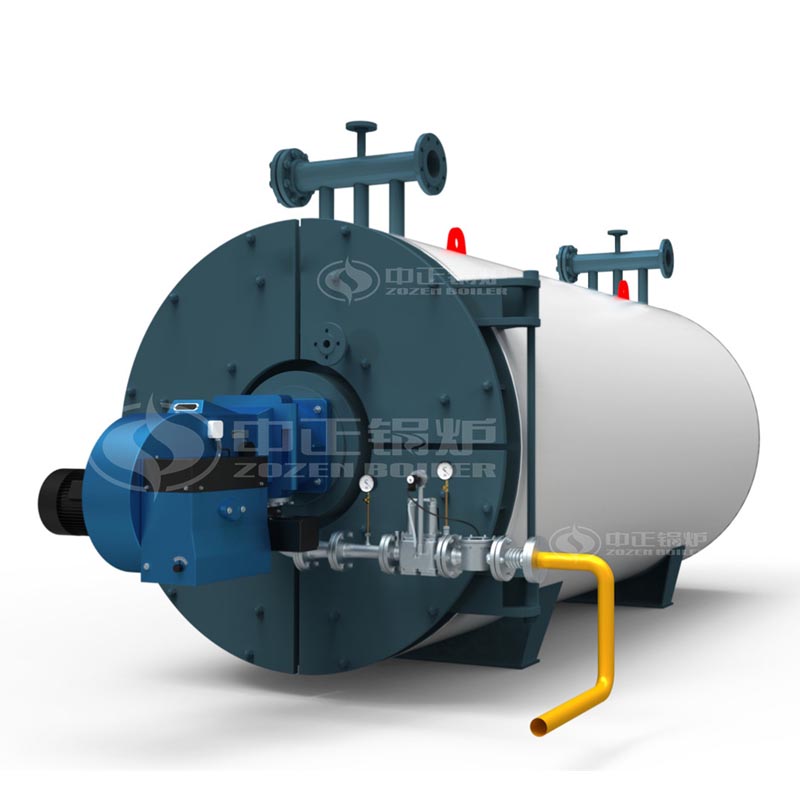

YQW系列燃气卧式导热油锅炉

应用行业：石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业

燃料：天然气、焦炉煤气

工作压力：0.8 - 1 Mpa

容量：1400 - 14000 KW

采用三回程圆盘管结构

盘管端部采用缩口盘管

配有先进的燃烧装置

索取报价

24小时免费热线

135-0615-1202

锅炉介绍

YQW系列燃气有机热载体锅炉采用三回程圆盘管结构，盘管端部采用缩口盘管，有效的保护了锅炉端部的炉墙，配有先进的燃烧装置，锅炉运行全自动化。燃料经燃烧器点燃后，形成的火炬充满在圆盘管内，并通过盘管壁传递辐射热，此为第一回程。燃烧产生的高温烟气在后炉门处汇聚，转向进入第二回程，即对流管束区，经对流换热后，烟气温度逐渐降低后至前炉门，并在此转向进入第三回程管束区，随后经节能器进入烟囱排向大气。

该锅炉整体出厂，在工地就位后，只需接通气（油）电就可投入运行。锅炉受热面包括四部分：炉膛辐射受热面，第一对流管束受热面，第二对流管钱受热面，节能器（余热锅炉）。

性能优势

数字化制造

钢板下料、圈圆、管板钻孔等关键加工工艺全采用先进的数控加工工艺，减少组装应力，延长锅炉使用寿命。WNS系列燃气（油）锅炉的前后烟箱面板采用数控等离子切割机切割，整齐美观。

全氩弧焊接

管子对接均采用自动氩弧焊接工艺，同时对焊缝进行X射线实时成像，杜绝不合格焊缝进入盘管生产线。

操作更简单

锅炉整装出厂，便于安装、调试、使用。全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动保护。进出口采用两端法兰和法兰盖结构，方便锅炉房管道安装及布置。

燃料更节省

此款燃气（油）锅炉采用优质的硅酸铝纤维，再用耐火泥保温，炉体温度控制在45℃以下，有效的控制热损失。充足的蒸汽储藏空间和受热面，令此款燃气（油）锅炉能高效率地产生较高的热功率和高品质的蒸汽。加设冷凝器，利用锅炉尾部排除烟气中的余热，提高锅炉进水温度，降低排烟温度，使WNS系列燃气（油）锅炉热效率提高到98%以上，从而节省运行成本。

典型案例

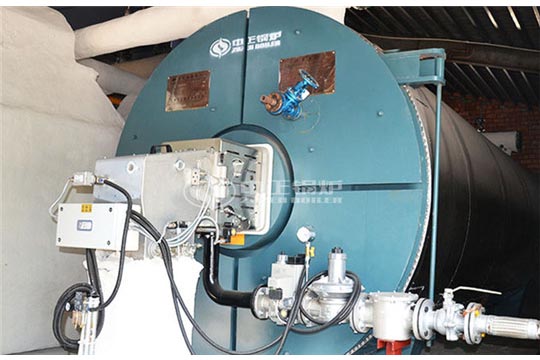

净水材料700万大卡YQW系列燃气卧式导热油油炉项目

项目配套锅炉：YQW-8200Q

生产情况

【项目额定出力】：700万大卡

【项目地址】：河南巩义

【客户评价】：中正锅炉的安装人员在短时间内，高效地布置、调试YQW-8200Q锅炉设备，保证了锅炉设备运行可靠、环保节能，我厂加速生产，产值连续增长。自从用了无锡中正锅炉的产品，生产的产品质量好，效益好，中正锅炉重合同，守信誉，是合作的最佳伙伴。

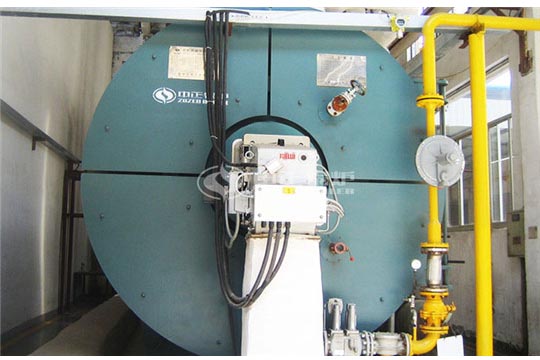

农牧业120万大卡YQW系列燃气卧式导热油锅炉项目

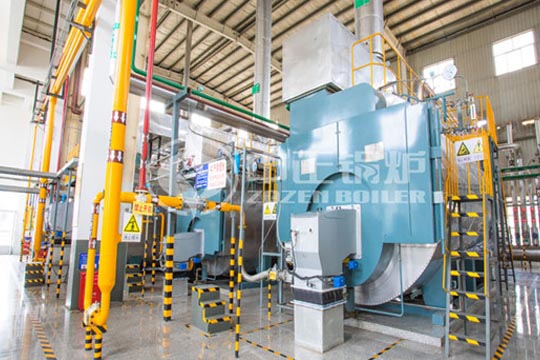

鲁花1200万大卡YQW系列燃气卧式导热油锅炉项目

技术参数

锅炉型号	额定供热量 (KW)	额定热功率 (x104kcal/h)	设计使用温度 (≤℃)	额定工作压力 (MPa)	热效率 (≥%)	系统装机容量 (KW)
YQW-700Q	700	60	320	0.8	88	18
YQW-1000Q	1000	80	320	0.8	88	18
YQW-1200 Y(Q)	1200	100	320	0.8	88	35
YQW-1400 Y(Q)	1400	120	320	0.8	88	35
YQW-1800 Y(Q)	1800	160	320	0.8	90	56
YQW-2400 Y(Q)	2400	200	320	0.8	90	56
YQW-2800 Y(Q)	2800	500	320	0.8	90	66
YQW-3500 Y(Q)	3500	500	320	0.8	90	75
YQW-4200Q	4200	630	320	0.8	90	95
YQW-4600Q	4600	640	320	0.8	90	95
PYQW-6000Q	6000	650	320	0.8	90	140
YQW-7000Q	7000	660	320	0.8	90	140
YQW-8200Q	8200	685	320	0.8	90	140
YQW-9400Q	9400	750	320	1	90	200
YQW-10500Q	10500	850	320	1	90	200
YQW-12000Q	12000	1020	320	1	90	240
YQW-14000Q	14000	1200	320	1	90	300
