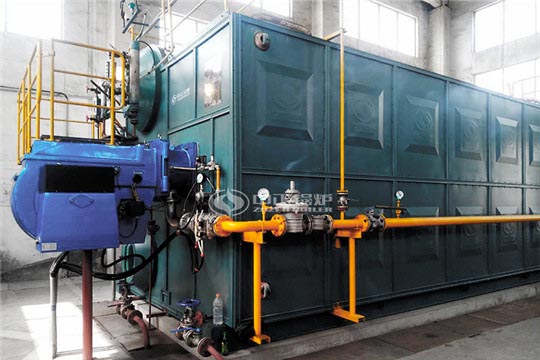

SZS燃气(油)饱和蒸汽锅炉

SZS燃气(油)饱和蒸汽锅炉

应用行业:供暖、化工、食品、纺织、印染、烟草、饲料、医药、建材、酿酒、橡胶、医院

燃       料:天然气、焦炉煤气、高炉煤气、碳黑尾气、沼气、甲醇

工作压力:1.25 - 5.3 Mpa

容量:20 - 110 t/h

双锅筒、纵置式、D型布置结构

右侧为炉膛,左侧为对流管束,

过热器布置对流管束区

索取报价

24小时免费热线

135-0615-1202

锅炉介绍

SZS系列燃气(油)锅炉为双锅筒、纵置式、D型布置结构,右侧为炉膛,左侧为对流管束;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉整体向两端膨胀。炉膛四周为膜式水冷壁,炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开,对流管束区后部为拉稀的错列结构,前部为顺列结构,炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区,然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器,最后进入烟道排入大气。


性能优势

安全

SZS系列燃气(油)锅炉本体高温区采用强制循环,保证各部分受热面能得到可靠的冷却并防止汽化。 SZS系列燃气(油)锅炉布置有防爆门和火焰探测器,运行安全可靠。

环保

SZS系列燃气(油)锅炉拥有更大的炉膛,配合超低氮燃烧机,NOx低至30mg/Nm3 烟道及锅炉烟气口处采用内保温措施,有效的降低了锅炉运行中的噪音。

节能

采用优质的硅酸铝纤维,再用耐火泥保温,炉体温度控制在45℃以下,有效的控制热损失。 燃烧室采用窄间距管膜式水冷壁,具有良好的气密性,减少热损失,提高锅炉热效率的作用。

便捷

SZS系列燃气(油)锅炉上下锅筒前后布置观火孔,锅炉后部布置有检查门,打开方便,利于用户检修和清理内外部

相关配件

冷凝器管

冷凝器管

配件说明:

节能器(省煤器)或冷凝器的主要传热部件,因烟气性质不同而使用不同的材质。

对流管

对流管

配件说明:

水管锅炉主要传热部件,中正锅炉的对流管是由数控弯管机全自动弯制而成的,以保证每个管子的一致性。

防爆门

防爆门

配件说明:

燃气锅炉为防止炉膛损坏设置的安全装置。

典型案例

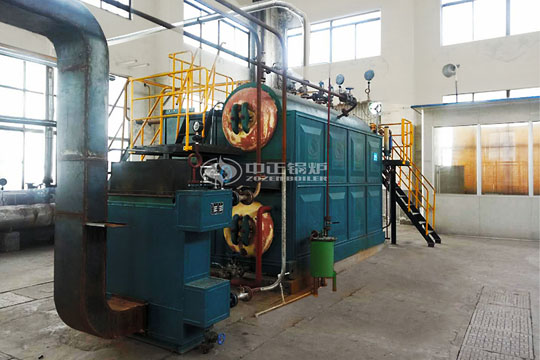

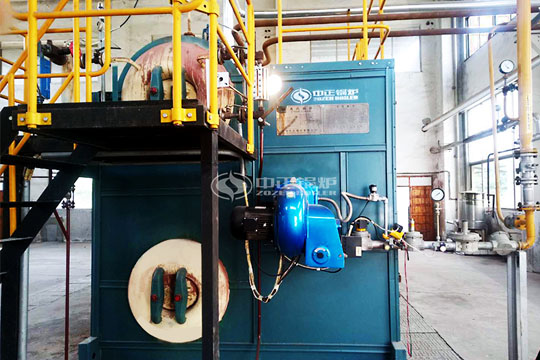

中煤电缆6吨SZS系列冷凝式燃气锅炉项目

项目配套锅炉:2台SZS6-2.45-Q

生产情况

【项目额定出力】:6吨

【项目地址】:江苏宜兴

【客户评价】:同在宜兴,路程比较方便就抽空去中正工厂实地考察,整个参观下来,发现中正厂区锅炉生产均采用先进的数控加工工艺,中正对待每一道工序都非常严谨,锅炉布置还有防爆门和火焰探测器,运行安全可靠。

查看更多



技术参数

锅炉型号 额定蒸发量
(t/h)
额定工作压力
(Mpa)
额定蒸汽温度
(℃)
热效率
(%)
SZS20-1.25-Q.Y 20 1.25 194 >98
SZS20-1.6-Q.Y 20 1.6 204 >98
SZS20-2.5-Q.Y 20 2.5 225 >98
SZS25-1.25-Q.Y 25 1.25 194 >98
SZS25-1.6-Q.Y 25 1.6 204 >98
SZS25-2.5-Q.Y 25 2.5 225 >98
SZS30-1.25-Q.Y 30 1.25 194 >98
SZS30-1.6-Q.Y 30 1.6 204 >98
SZS30-2.5-Q.Y 30 2.5 225 >98
SZS35-1.25-Q.Y 35 1.25 194 >98
SZS35-1.6-Q.Y 35 1.6 204 >98
SZS35-2.5-Q.Y 35 2.5 225 >98
SZS40-1.25-Q.Y 40 1.25 194 >98
SZS40-1.6-Q.Y 40 1.6 204 >98
SZS40-2.5-Q.Y 40 2.5 225 >98
SZS50-1.25-Q.Y 50 1.25 194 >98
SZS50-1.6-Q.Y 50 1.6 204 >98
SZS50-2.5-Q.Y 50 2.5 225 >98
SZS65-1.25-Q.Y 65 1.25 194 >98
SZS65-1.6-Q.Y 65 1.6 204 >98
SZS65-2.5-Q.Y 65 2.5 225 >98
SZS75-1.25-Q.Y 75 1.25 194 >98
SZS75-1.6-Q.Y 75 1.6 204 >98
SZS75-2.5-Q.Y 75 2.5 225 >98
SZS100-1.25-Q.Y 100 1.25 194 >98
SZS100-1.6-Q.Y 100 1.6 204 >98
SZS100-2.5-Q.Y 100 2.5 225 >98
SZS110-1.25-Q.Y 110 1.25 194 >98
SZS110-1.6-Q.Y 110 1.6 204 >98
SZS110-2.5-Q.Y 110 2.5 225 >98
